Sistema de navegación para PC con Radar, red NMEA2000 y TimeZero

INCLUYE

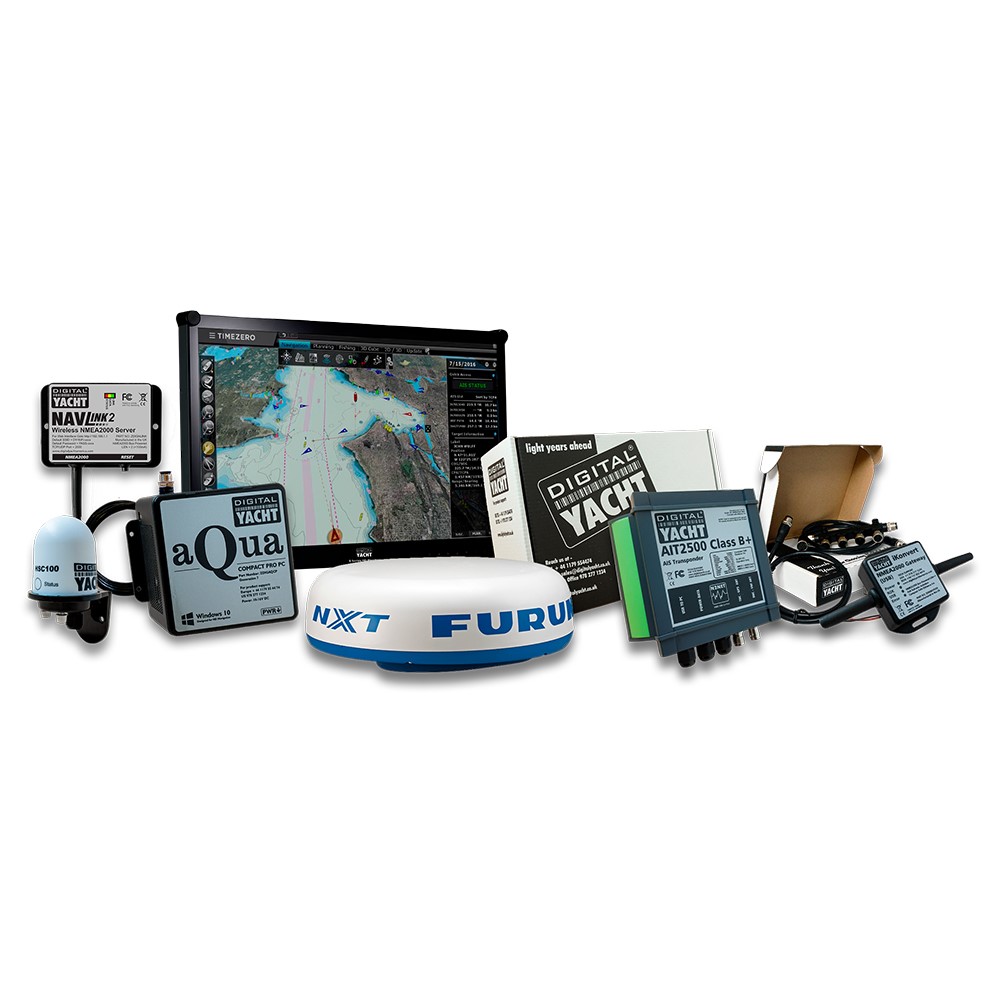

Este sistema de navegación PC con radar y TimeZero integra el PC Aqua Compact Pro con un radar Furuno y varios dispositivos conectados a una red NMEA 2000. La solución incluye:

• PC Aqua Compact Pro
• Pantalla LCD de 23,5 pulgadas
• Radar FURUNO DRS4D NXT con la última tecnología Doppler
• Cable de 15 m para conectar el radar
• Software TimeZero Navigator
• Módulo Radar para el programa TimeZero
• AIT2500, transpondedor AIS clase B+ 5W (suministrado con GPS y antena VHF)
• iKonvert – Convertidor USB NMEA2000
• NavLink2 – Conversor WiFi NMEA 2000
• HSC100 – Compas con interfaz NMEA 2000
• 2 kits de cableado NMEA 2000

CARACTERISTICAS

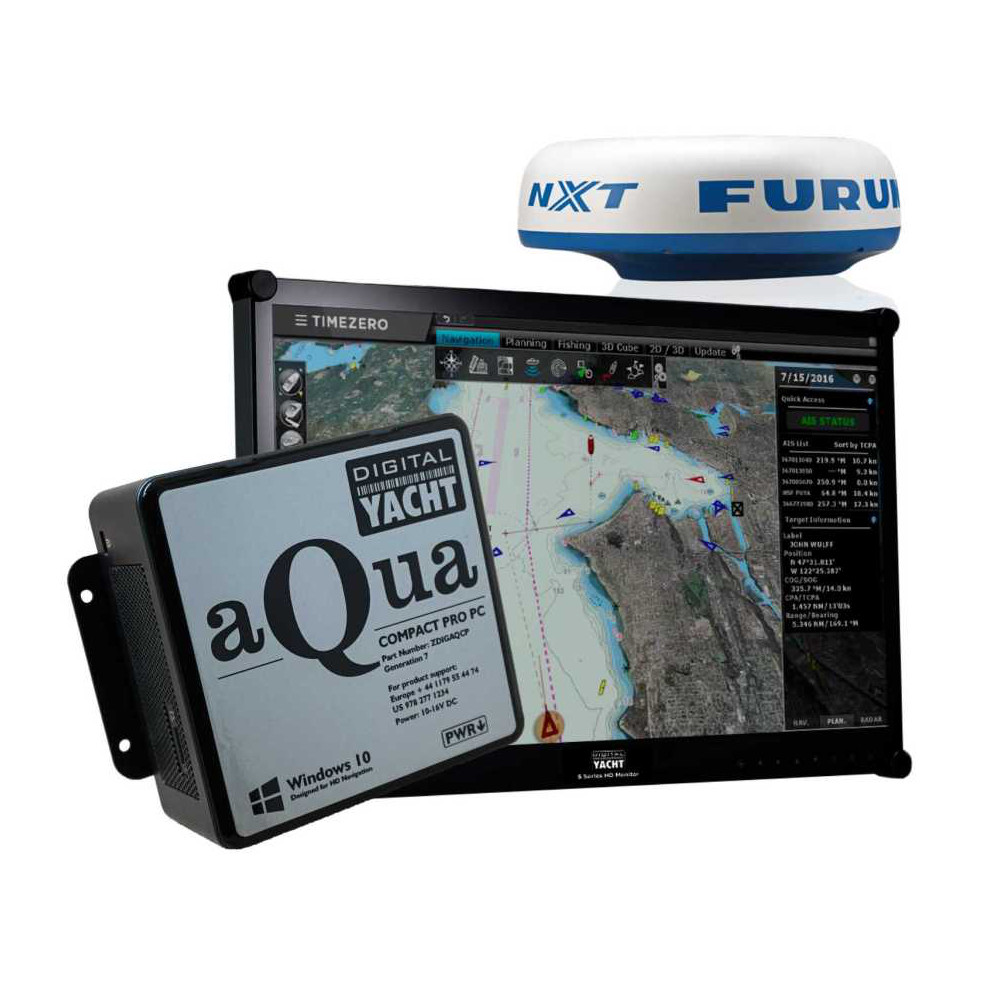

Este sistema de navegación incorpora un radar Furuno DRS4D NXT. Se conecta al PC Aqua Compact Pro mediante un cable de 15 m. Se trata de un radar radomo, pero existe una versión de antena abierta opcional. El programa o aplicación de TimeZero incluye la superposición de radares, la identificación de objetivos peligrosos, el seguimiento de objetivos por colores y la superposición de objetivos AIS. Puede ver los datos de sus instrumentos NMEA 2000, AIS y GPS gracias al convertidor USB iKonvert y también podrá hacerlo en su tableta o el iPad gracias al NavLink2. Nuestro compás HSC100 fluxgate está conectado a la red para optimizar el rendimiento del radar en el modo de seguimiento y rumbo. Este pack incluye el programa de navegación TimeZero y su módulo Radar.

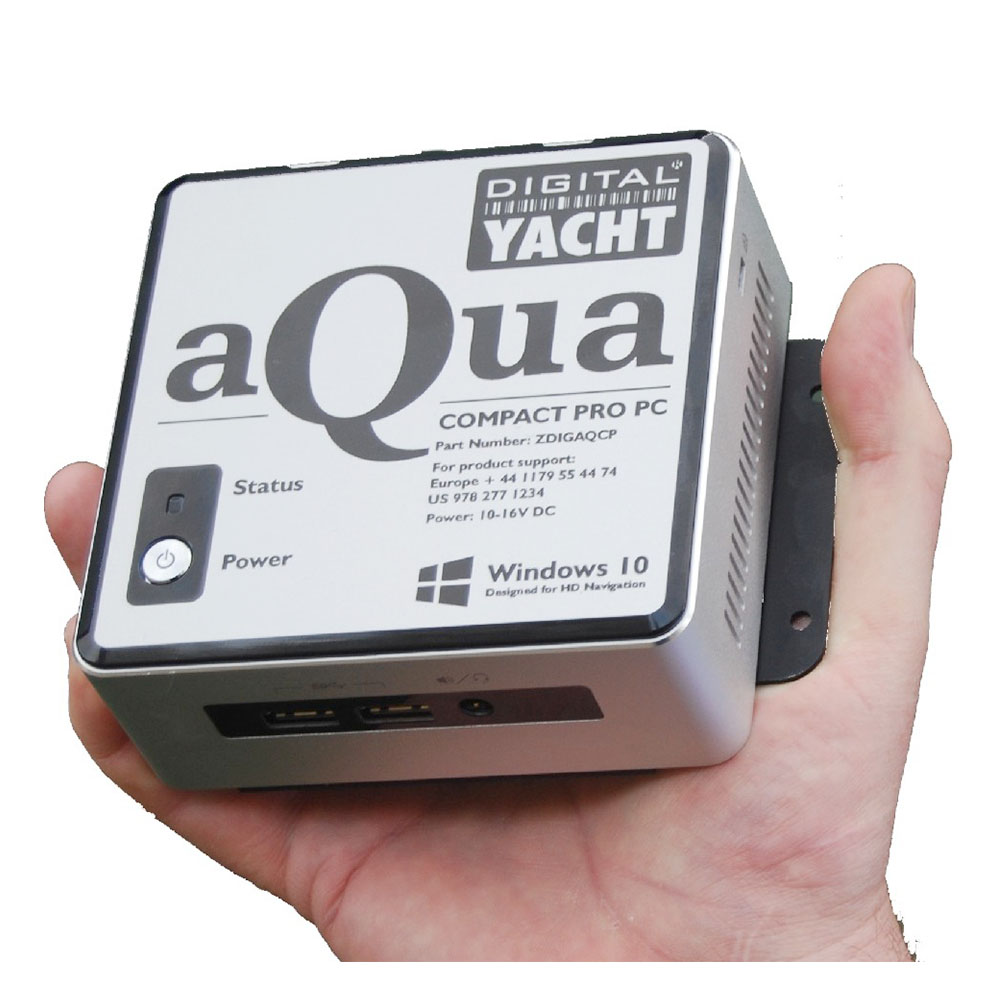

El último PC Aqua Compact Pro permite una navegación fiable y asequible. Con un funcionamiento en corriente continua de bajo consumo, está equipado con el último procesador Intel de 10ª generación. Este ordenador tiene una interfaz WiFi y Bluetooth, un disco duro y 8 GB de RAM. A pesar de sus pequeñas dimensiones de 11,5x11x5 cm, el Aqua PC está equipado con un potente procesador Intel Core i3 de 10ª generación, que permite un rendimiento gráfico excepcional para los programas de navegación y cartografía en HD. Es el compañero ideal para el programa TimeZero. El PC viene equipado con el S124, un monitor LCD de alta definición de 23,5″ diseñado para una instalación bajo cubierta. Cuenta con una pantalla de 1920 x 1080 píxeles con una relación de contraste de 2M:1, para poder obtener colores vivos y una visualización muy dinámica.

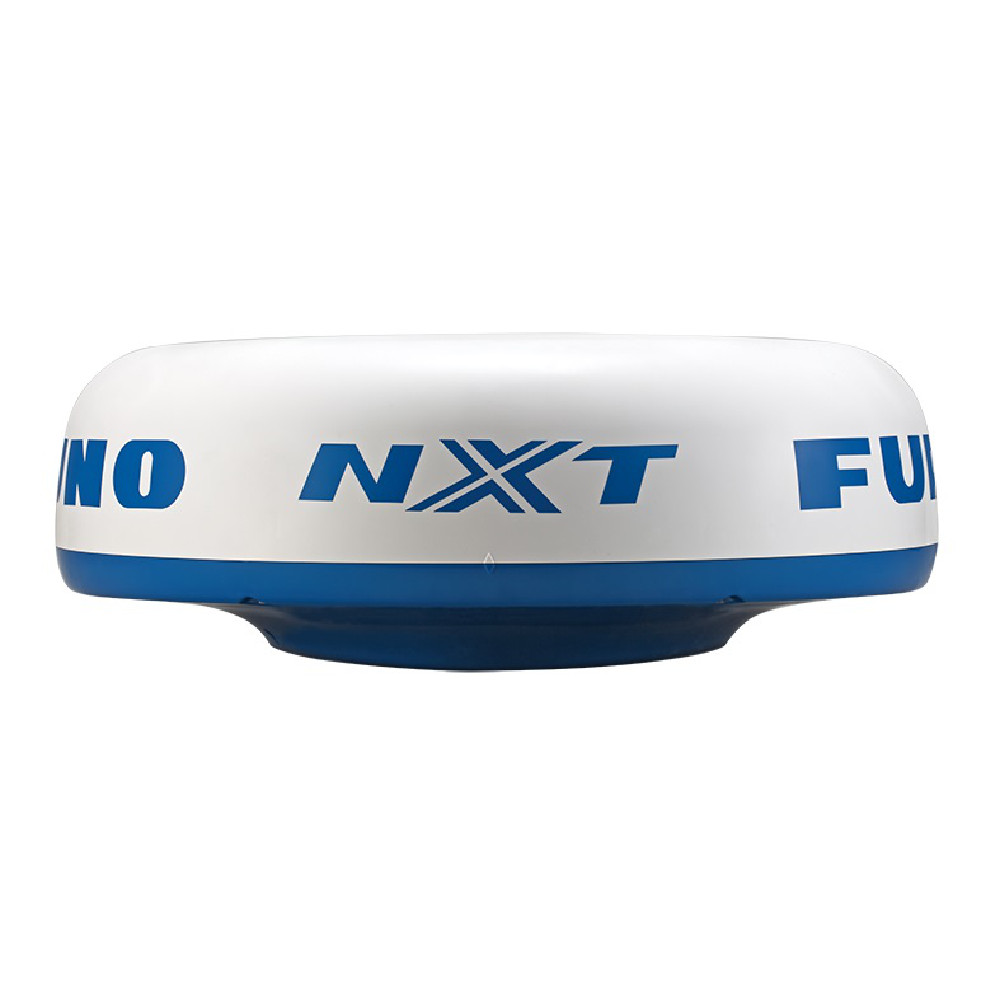

El Furuno DRS4D NXT es el primer radar radomo del mundo que utiliza la tecnología Doppler. Esta nueva tecnología garantiza un plus de seguridad a bordo gracias al cálculo automático permanente de cada objetivo. La serie NXT incluye las funciones Target Analyzer™, Fast Target Tracking™ y Auto Target Acquire, para una detección y sensibilidad óptimas de los objetos peligrosos.

TimeZero Navigator es un programa de navegacion con funcionalidades de última generación, una visualización completa de los objetivos AIS y una amplia selección de formatos de cartografía TimeZero es la solución de navegación marítima con funcionalidades para todo tipo de navegantes a vela o a motor. Puede elegir entre las cartas MapMedia, para una cartografía basada principalmente en datos de ENCs, las cartas C-Map o Navionics. Esta opción cubre cualquier amplia zona geográfica que elija. Cuando haga su pedido, nos pondremos en contacto con usted para confirmar la región y el tipo de mapa que necesita. Las cartas también pueden verse en www.maxsea.com.

Esta solución completa incluye el módulo Radar del software Timezero Navigator. TimeZeroIMEZERO ofrece compatibilidad (vía una simple conexión Ethernet) con el radar Furuno DRS4D NXT, permitiendo así el control total del radar (con o sin MFD en la red). Puede ver la imagen Radar directamente superpuesta en la carta de TimeZero (Image Radar Overlay) y gestionarla desde la aplicación TZ iBoat (iPad/iPhone). Esta herramienta de seguridad a bordo es muy útil para observar el entorno respecto a la posición de su barco.

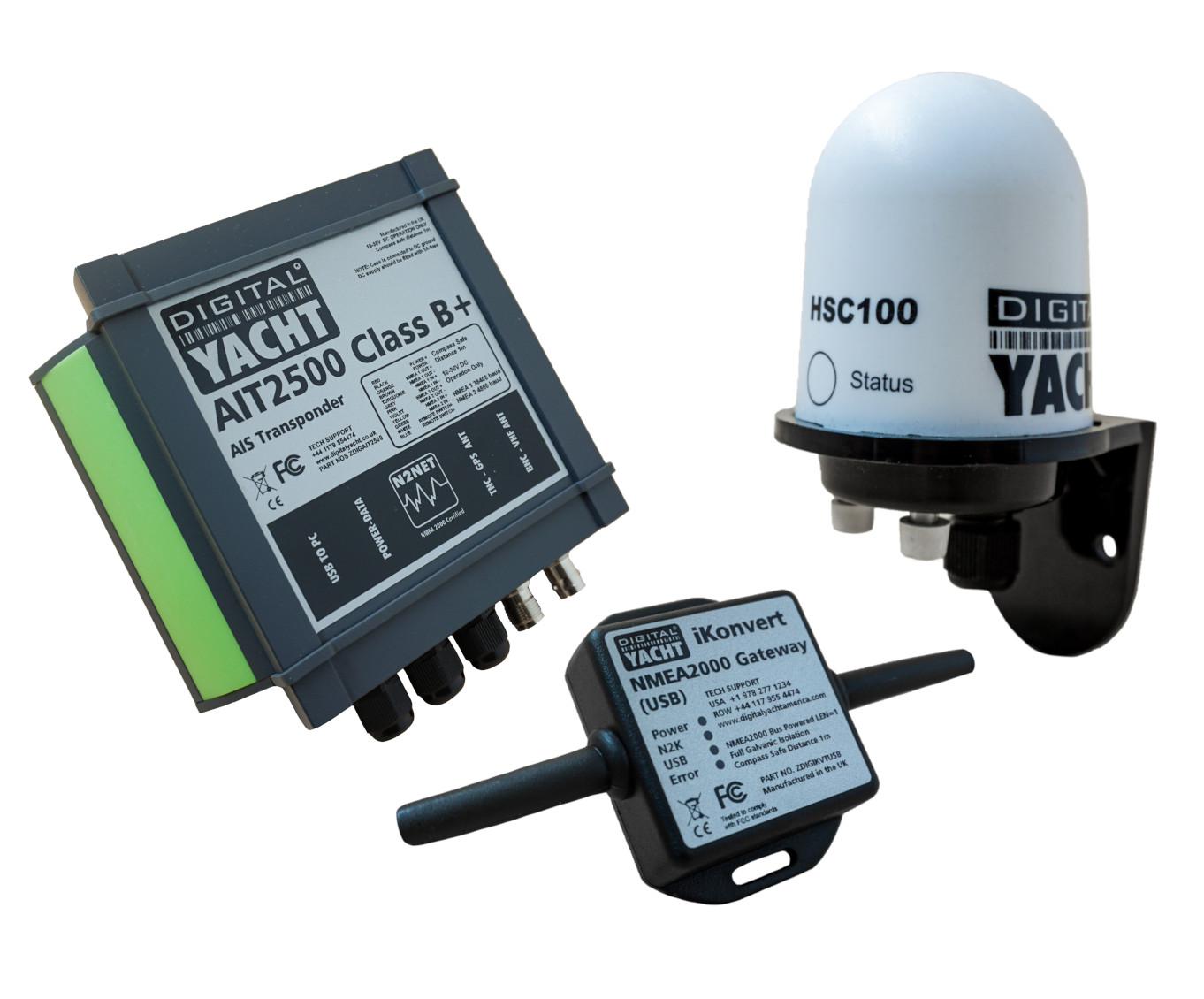

El AIT2500 es un transpondedor AIS SOTDMA 5W con varias interfaces NMEA y una antena GPS externa (cable de 10 m). Se entrega con una antena VHF de 15 cm para las frecuencias AIS (cable de 20 m).  El AIT2500 utiliza el nuevo estándar AIS con tecnología SOTDMA y tiene una potencia de 5W en lugar de 2W. La tecnología SOTDMA también se encuentra en los transpondedores AIS de clase A, por lo que el AIT2500 tiene la misma prioridad a la hora de reservar un hueco, lo que garantiza que pueda transmitir continuamente. La velocidad de transmisión es de 5 segundos en lugar de 30. El AIT2500 se suministra con una antena GPS y VHF, por lo que muestra tanto la posición GPS como los datos AIS a través de la red NMEA 2000.

El convertidor iKonvert NMEA 2000 USB es un adaptador inteligente y flexible. iKonvert es una vía sencilla y fiable para que el programa TimeZero acceda a los datos de navegación de la red NMEA2000. iKonvert traduce los datos NMEA2000 a NMEA0183 y los transmite a la salida USB (también disponible un modo NMEA2000 no procesado).

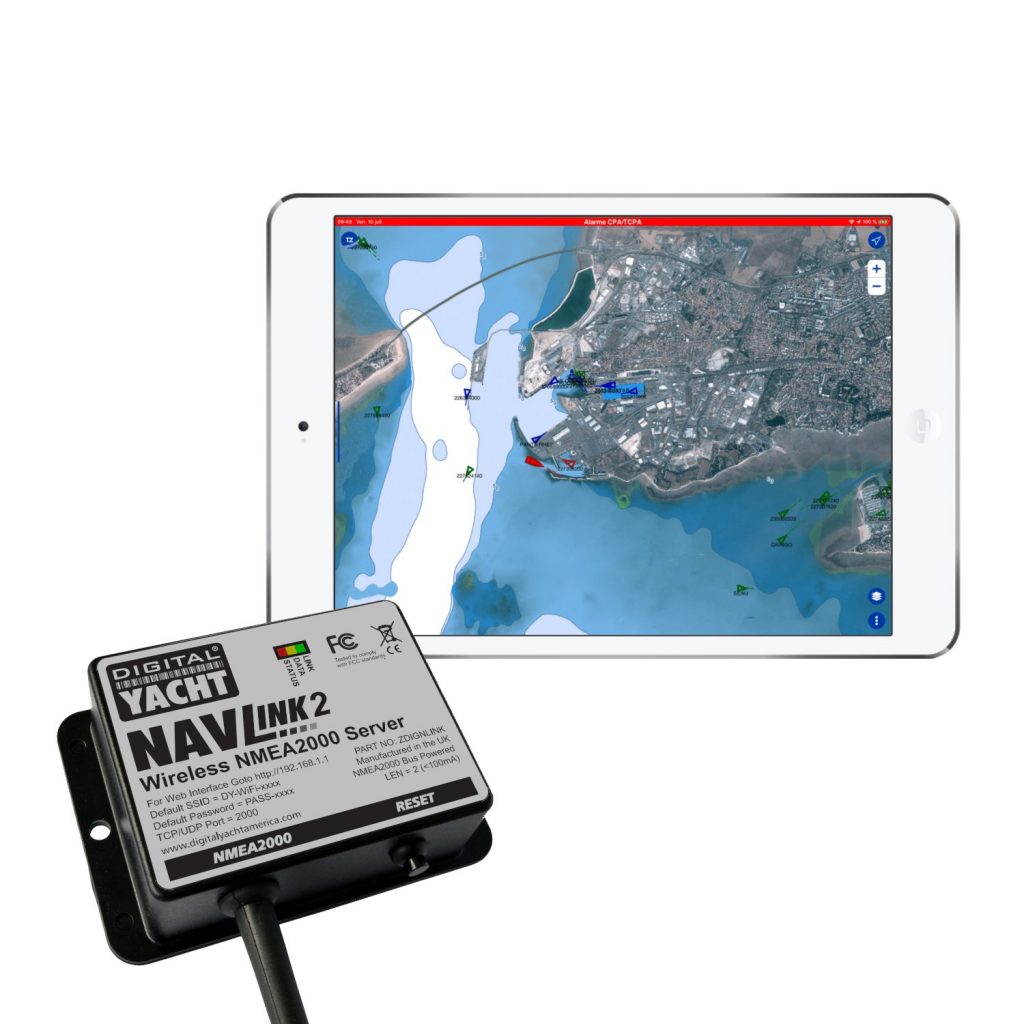

NavLink 2 es un conversor NMEA2000 WiFi fácil de instalar y diseñado para que los datos de navegación NMEA 2000 estén disponibles en las aplicaciones de smartphones, tablets, iPads y PCs. Una vez instalado, NavLink2 crea una red WiFi protegida por contraseña a bordo para que los dispositivos se conecten a, o se puede programar para que se una a una red inalámbrica existente. De esta manera, todos los datos de navegación de la red NMEA 2000 se mostrarán en la aplicación TZ iBoat (iPhone/iPad). La aplicación TZ iBoat se sincronizará automáticamente con TimeZero y las marcas, rutas, zonas, etc. se transferirán automáticamente.

Por último, este pack incluye el compás HSC100. Se trata de un compás electrónico con tecnología fluxgate que proporciona datos de rumbo al sistema de navegación. Esto permite la visualización del movimiento en tiempo real en el chart plotter, así como la superposición y estabilización de los objetivos en las cartas electrónicas cuando tienen capacidad MARPA/ARPA.

INSTALACION

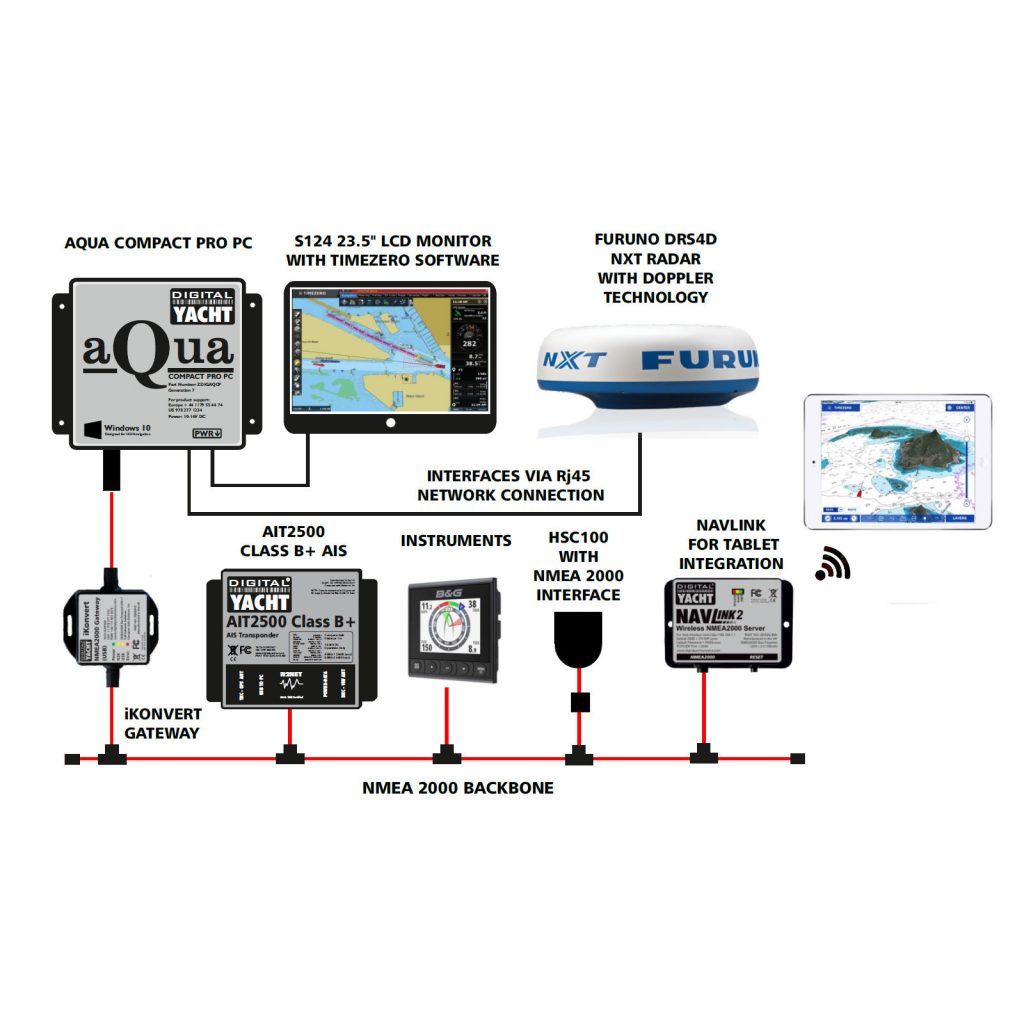

Todos los dispositivos y el AIS tienen una interfaz NMEA2000, por lo que la instalación es muy fácil con nuestro kit de cableado NMEA 2000 incluido en el pack. NMEA2000 utiliza una red (a veces llamada «backbone»), por lo que es necesario disponer de conectores en cada extremo, donde cada dispositivo puede conectarse mediante un cable de bajada. La red necesita también una fuente de alimentación eléctrica. Además, nuestros conectores resistentes al agua garantizan la máxima fiabilidad. En este pack incluimos dos kits de cableado NMEA2000 para que pueda conectar hasta 8 dispositivos.

El radar Furuno se suministra con un cable de 15m (contáctenos si necesita 20m). El cable se conecta directamente al puerto Ethernet del PC Aqua Compact Pro y los datos del radar se mostrarán directamente en el software TimeZero.

El iKonvert USB está también equipado con un cable USB y NMEA2000 estándar (macho). Además, iKonvert y NavLink2 se autoalimentan a través de la red NMEA2000. El AIT2500 se entrega con una antena GPS externa (cable de 10 m) y una pequeña antena VHF (cable de 20 m).

Puede añadir instrumentos adicionales (viento, profundidad, velocidad, temperatura, etc.) a la red NMEA2000 y recibir todos sus datos en las aplicaciones y el programa de navegación, al igual que pantallas de otras marcas.

ESPECIFICACIONES

• Sistema de navegación con PC marino, pantalla LCD, radar Furuno, software Timezero con Módulo Radar, transpondedor AIS Clase B+ y antenas VHF y GPS
• Este paquete incluye un ordenador/PC con red NMEA 2000
• Radar Furuno DRS4D NXT
• Cable de interconexión de 15 metros
• El Aqua Compact Pro tiene un procesador i3 7100U, 8 GB de RAM y un disco duro superrápido de 120 GB.
• Doble salida HDMI y USB C.
• Bluetooth 4.2 y WiFi integrados (más puerto de red)
• 4 x puertos USB 3
• Toma de audio en el panel frontal para la entrada/salida de audio
• Sistema operativo Windows 10
• Funcionamiento directo de 12V CC (entrada de 8 a 19 V), consumo de energía de aproximadamente 20W
• S124 es un monitor marino LCD de alta definición
• La pantalla mide 56 x 35 x 6 cm
• Altavoces integrados de 2W
• Programa de navegación Timezero Navigator
• Módulo Radar incluido con Timezero
• El AIT2500 es un transpondedor AIS Clase B+
• Tecnología SOTDMA 5W
• Entregado con una antena GPS (10m de cable) y una pequeña antena VHF (20m de cable)
• Dispone de una interfaz NMEA 0183, NMEA 2000 y USB
• iKonvert es un pequeño pero potente conversor bidireccional NMEA2000 USB
• El pack también incluye 2 kits de cables NMEA para interconectar fácilmente todos los dispositivos
• NavLink2 es un conversor NMEA2000 WiFi
• Admite hasta 7 dispositivos inalámbricos (protocolo UDP y TCP/IP)
• Compatible con todos los programas y aplicaciones más populares
