Router 4G, NMEA 2000 & Monitorización del barco

CONTENIDO

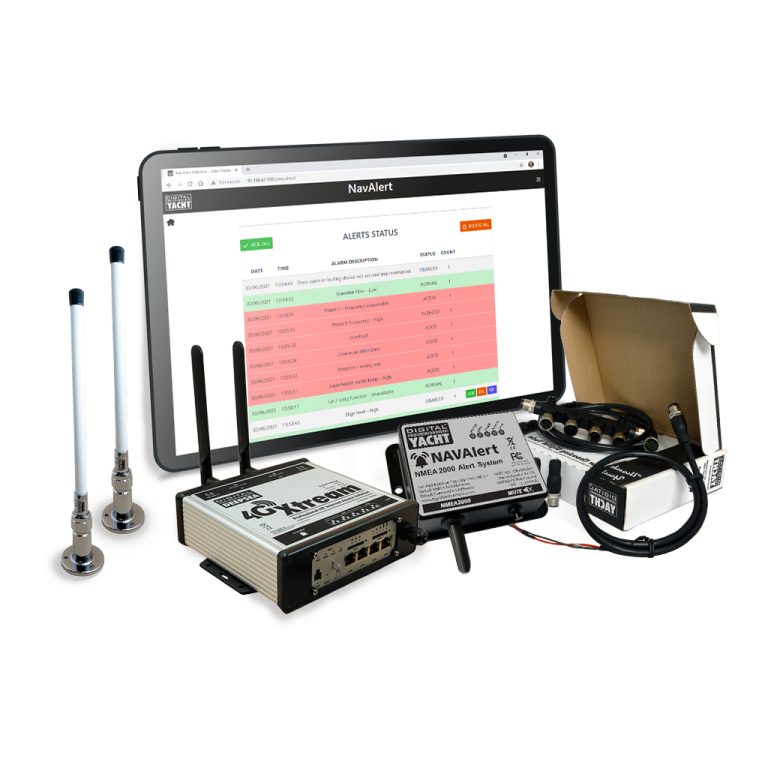

Este pack consiste en una solución de acceso a Internet, que incluye un router 4G, interfaz NMEA 2000, alarmas de navegación y solución de monitorización del barco a distancia. Los productos incluidos son:

• 4G Xtream – Booster 4G con router WiFi integrado y 2 antenas externas
• NavAlert
• Kit de cableado NMEA 2000

CARACTERÍSTICAS

Con este pack obtendrá una rápida conexión a Internet hasta 25 millas de la costa y recibirá todos sus datos de navegación via la misma red WiFi. Gracias a la conexión Internet a bordo podrá descargar las últimas actualizaciones meteorológicas o de cartografía náutica, además de poder teletrabajar a bordo. Además, recibirá todos sus datos de navegación via la misma red WiFi para visualizar y utilizar en tiempo real sus datos de navegación en aplicaciones náuticas y software de navegación.

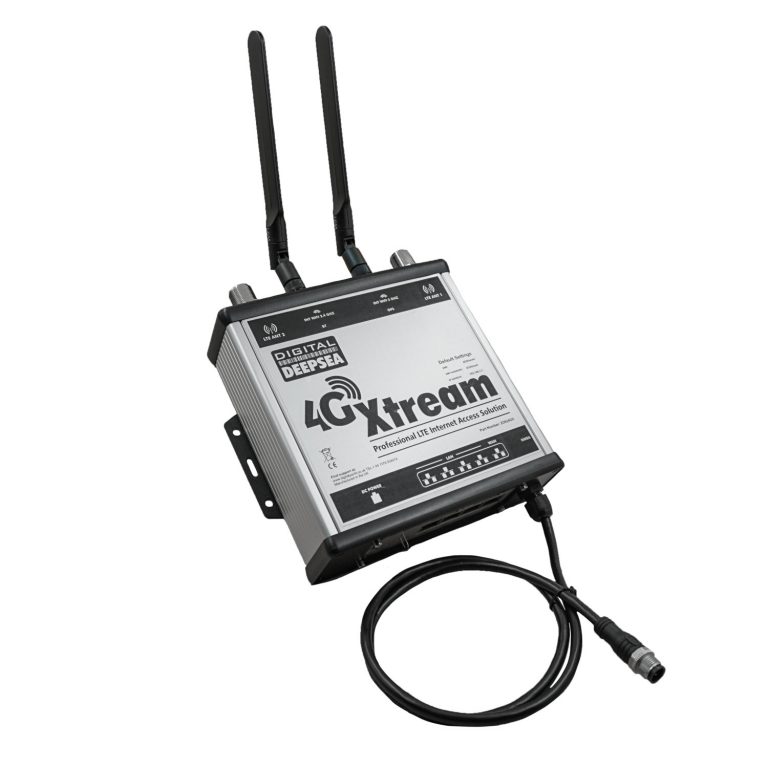

4G Xtream es nuestro último producto premium de acceso a Internet LTE a bordo con una interfaz NMEA 2000 integrada. Con un módem CAT 6, ofrece una conexión de hasta 300 MB/s (dependiendo de la red). Además, cuenta con un router WiFi de doble banda que admite varias conexiones de red, así como dos ranuras SIM.

Se suministra un pack completo con dos antenas externas, hardware de montaje en cubierta y cableado. Gracias a las dos antenas externas, podrá recibir Internet a una distancia de hasta 25 millas.

4G Xtream también dispone de conectividad NMEA 2000 para que los datos de navegación NMEA 2000 estén disponibles para aplicaciones de smartphones, tablets, iPads y PC. Esto permite que todos los datos NMEA 2000, así como los datos de Internet, se envíen a aplicaciones iOS y Android y programas de navegación populares como Navionics, iSailor, Weather4D, SailGrib, TimeZero, OpenCPN y muchos más.

El 4G Xtream tiene una interfaz sencilla y fácil de usar y está desbloqueado, por lo que podrá instalar una tarjeta SIM de datos de cualquier proveedor de telefonía que elija. El 4G Xtream tiene dos ranuras SIM estándar, por lo que es posible instalar dos SIM de dos operadores de red diferentes. El funcionamiento es sencillo: enciéndalo, conéctese al WiFi protegido por contraseña que crea el 4G Xtream y su dispositivo estará conectado a Internet en su barco.

NavAlert permite establecer una alarma para cualquier parámetro disponible en la red NMEA 2000 del barco. Pueden ser datos de navegación como la profundidad, el rumbo o la velocidad, datos eléctricos como el voltaje y datos del motor/generador como la temperatura, la presión, el nivel del depósito, etc.

Se conecta en cualquier punto de la red NMEA 2000 y también se alimenta de esta, por lo que la instalación es muy sencilla. NavAlert crea una red WiFi, por lo que la configuración es posible a través de cualquier teléfono móvil, tableta o PC. Sólo tiene que elegir el parámetro que desea supervisar y establecer un nivel de alarma. Se pueden monitorizar múltiples parámetros. NavAlert se puede configurar para que cualquier alerta se muestre como una alarma emergente en un MfD Garmin.

NavAlert cuenta con una alarma de fondeo. Esta utiliza un algoritmo para calcular el radio de deriva óptimo en función de la profundidad y el alcance de la cadena. También cuenta con una alarma anticolisión CPA (punto de aproximación más cercano) y TCPA (tiempo hasta el punto de aproximación más cercano) basada en los datos del sistema AIS conectado a la red NMEA 2000. Estas alertas también se pueden supervisar a través de la interfaz web.

Cuando se conecta a un 4G Xtream (que tiene interfaz NMEA 2000 integrada), las alertas también se pueden enviar por SMS a un teléfono móvil. Sólo tiene que seleccionar la opción de alerta por SMS en el menú de configuración de NavAlert y podrá utilizarse como un sencillo sistema de monitorización remota. Delimite el area de fondeo de su barco o establezca una alerta de alta velocidad del viento. Este sistema permite una supervisión remota muy flexible y sencilla de su barco, sin el gasto que supone un costoso sistema dedicado de monitorización y supervisión.

INSTALACION

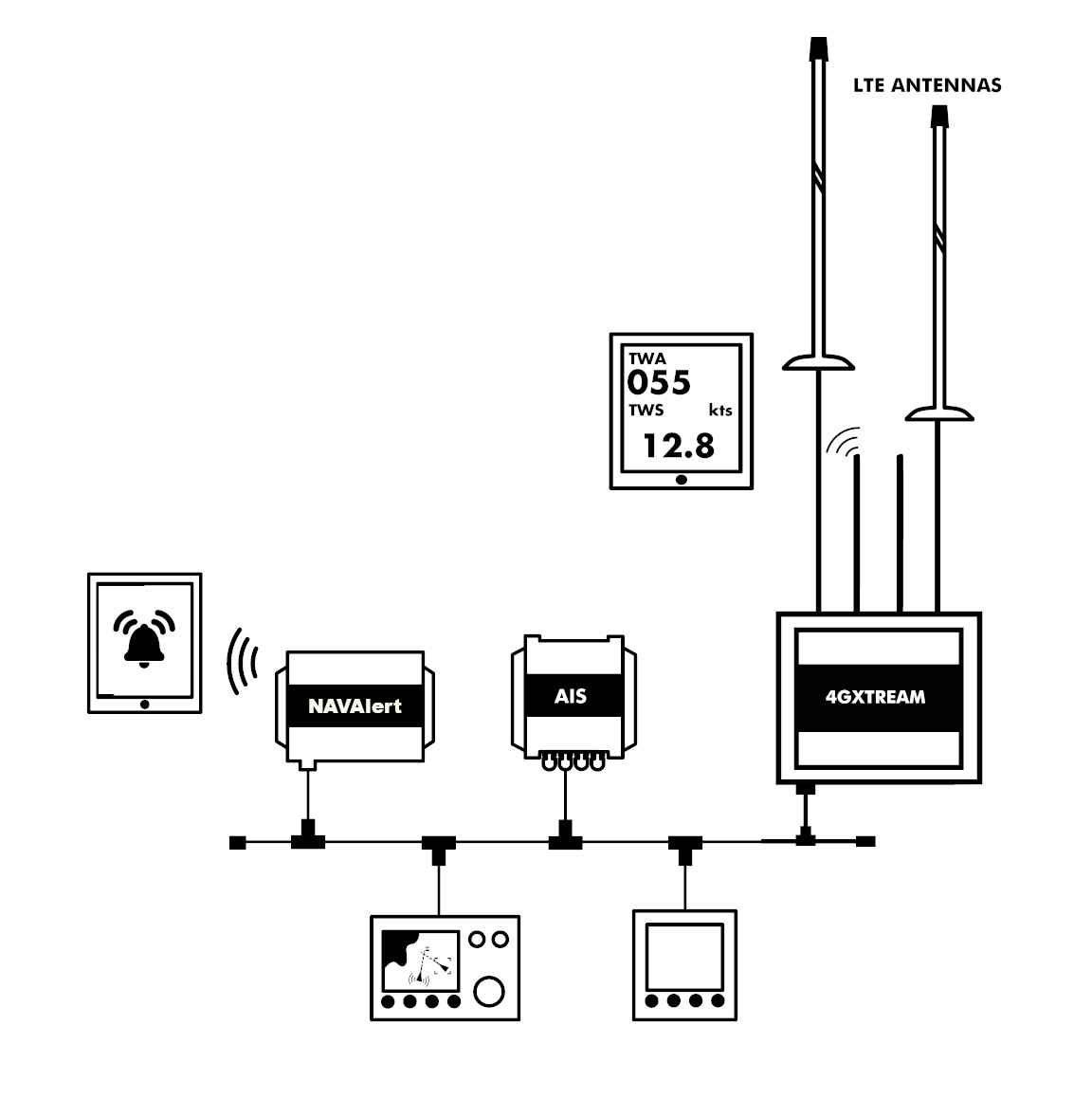

El 4G Xtream y NavAlert tienen una interfaz NMEA 2000, por lo que la instalación es muy sencilla con nuestro kit de cableado NMEA 2000 incluido en el pack. NMEA 2000 utiliza una estructura troncal simple (a veces llamada “bus”) que requiere terminadores en cada extremo del cableado. Cada dispositivo se puede conectar utilizando un cable de bajada. El bus también necesita alimentación.

Además, nuestros conectores estancos garantizan la máxima fiabilidad y facilitan una instalación “plug and play”. Suministramos dos kits de cableado NMEA 2000 para que pueda conectar 8 dispositivos.

También puede añadir instrumentos adicionales (viento, profundidad, velocidad, temperatura, etc.) a la red NMEA 2000 y recibir así todos sus datos en las aplicaciones y el software de navegación.

CONFIGURACION

Puede configurar NavAlert a través de su propia interfaz web. Sólo tiene que abrir su navegador web, introducir la dirección IP del NavAlert y podrá cambiar el nombre de la red y la contraseña o incluso fusionar el WiFi a una red WiFi existente a bordo. Por lo tanto, no se requiere ningún software o aplicación de programación adicional.

Se han predefinido una serie de alertas comunes ordenadas por categoría, que puede seleccionar y modificar, o puede crear su propia alerta personalizada desde cero. Cuando haya configurado una alerta, puede seleccionar la acción que NAVAlert llevará a cabo cuando se produzca la alerta, como el tono y la duración de la alarma interna que sonará, o el envío de la alarma a una pantalla multifunción (MFD) compatible o incluso el envío de un mensaje SMS a su teléfono móvil (si está conectado al 4G Xtream).

NAVAlert también dispone de una alarma antigarreo integrada, que puede monitorizar el arrastre del ancla; y de alarmas de colisión CPA y TCPA (Punto de Aproximación más Cercano (CPA) y el Tiempo hasta el Punto de Aproximación más Cercano (TCPA)

ESPECIFICACIONES

• Amplificador 4G con interfaz NMEA
• Solución para obtener un rápido acceso a Internet a bordo y recibir todos los datos de navegación de las aplicaciones y el software
• 4GConnect tiene un módem 4G/LTE de alto rendimiento para una velocidad y alcance excepcionales.
• SIM desbloqueada para cualquier proveedor de red
• Se suministra con 2 x antenas externas de 48 cm de alto rendimiento para una velocidad y un alcance óptimos
• Elija entre 7, 10 o 20 metros de cable
• Se suministra con la base de la cubierta para las antenas (como se muestra)
• El módem LTE Clase 3 ofrece un largo alcance y velocidades de hasta 70Mbps
• Crea una red WiFi a bordo protegida por contraseña
• Puerto LAN Ethernet para la conexión a la interfaz de navegación iKommunicate – permite que los datos NMEA 0183/2000 del barco estén disponibles en la red wifi – ideal para la navegación con smartphones y tabletas
• iKommunicate tiene tres entradas NMEA0183 optoaisladas y dos salidas NMEA0183 diferenciales.
• Tiene una puerta de enlace certificada por el NMEA2000 con un cable de caída integral NMEA2000
• Tarjeta micro SD de 8GB interna para alojar páginas web y aplicaciones
• Funcionamiento a 12V DC con un consumo de energía de <5W
