Système de navigation sur PC avec un réseau NMEA 2000

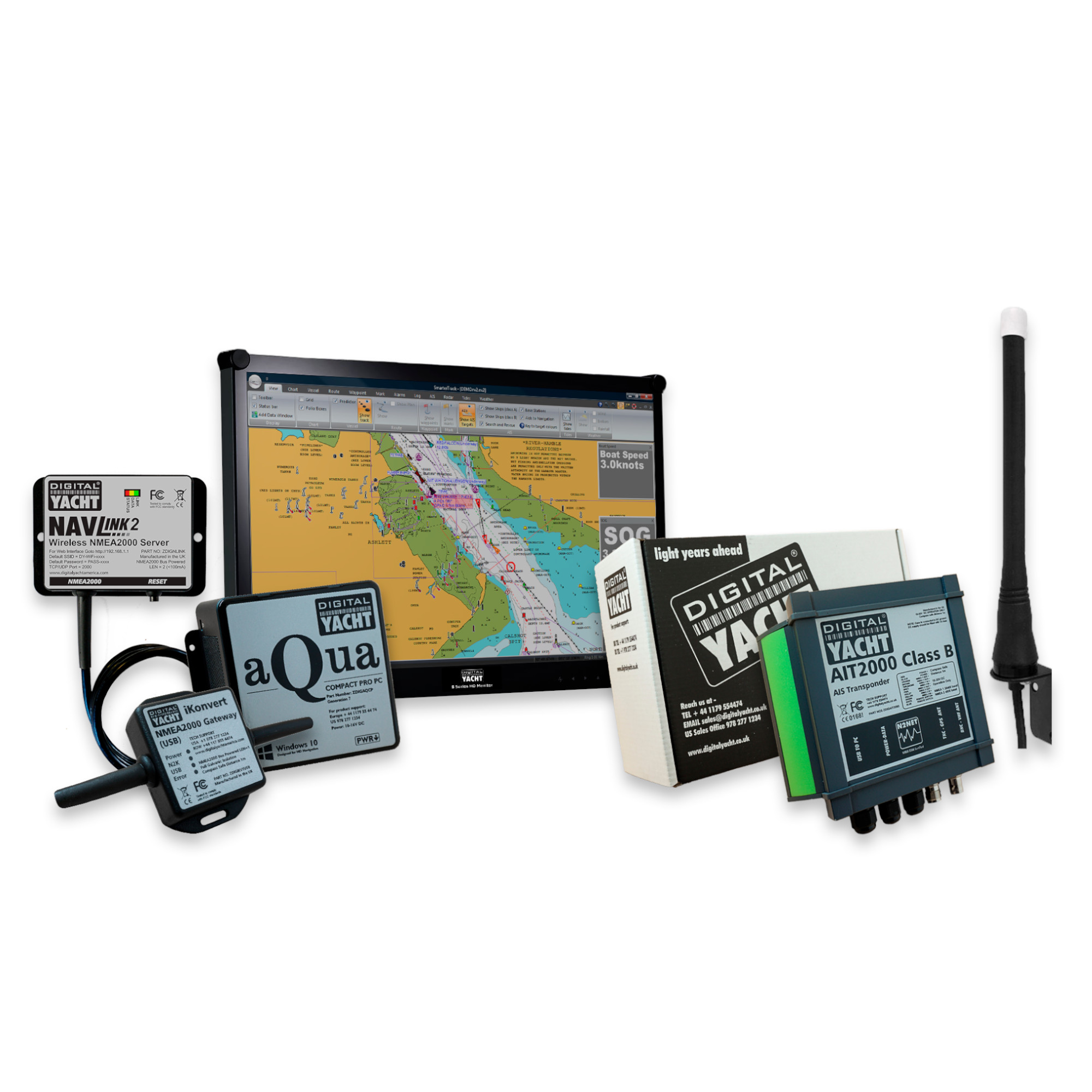

CE QUI EST INCLUS

Ce système de navigation intègre le PC Aqua Compact Pro avec un réseau NMEA 2000. La solution comprend :

• PC Aqua Compact Pro
• Écran LCD 23.5 pouces
• AIT2000, transpondeur AIS classe B (fourni avec le GPS et l’antenne VHF)
• Ikonvert – Convertisseur NMEA2000 USB
• NavLink 2 – Serveur NMEA 2000 WiFi
• 2 x kits de câblage NMEA 2000

CARACTÉRISTIQUES PRINCIPALES

Ce système de navigation permet de diffuser les données AIS, GPS et NMEA 2000 grâce à une interface bidirectionnelle vers les logiciels de navigation populaires. C’est une option populaire car elle permet d’installer un petit traceur étanche dans le cockpit ou sur le flybridge et un système de navigation sur PC complet sous le pont. De plus, NavLink2 permet de diffuseren WiFi les données NMEA 2000 vers des applications sur iPhone/iPad ou tablette Android.

Avec ce pack de navigation, vous recevrez toutes les données AIS, GPS et NMEA 2000 dans des applications et logiciels de navigation populaires sur le PC marinisé ainsi que sur une tablette, un iPad et un smartphone. Vous connecterez le PC Aqua Compact à l’iKonvert USB. La tablette, le smartphone ou l’iPad seront ensuite connectés au réseau WiFi du NavLinK2. Cela permet donc au PC Aqua Compact, la tablette et/ou l’iPad de devenir un écran de navigation complet.

Le dernier PC Aqua Compact Pro permet une navigation PC abordable et fiable. Avec une faible consommation d’énergie et un fonctionnement en courant continu, il est doté de la dernière technologie Intel de 10e génération; il intègre le WiFi, le bluetooth, un disque dur et 8 Go de RAM. Malgré ses dimensions de 11,5 x 11 x5 cm, le PC Aqua est équipé d’un puissant processeur Intel Core i3 de 10e génération permettant des performances graphiques exceptionnelles pour les logiciels de cartographie 3D et de navigation HD. C’est le partenaire idéal pour les logiciels comme TimeZero même avec la superposition du radar. Le PC est livré avec le S124 qui est un moniteur marin LCD HD de 23,5 pouces conçu pour un montage sous le pont. Il est doté d’un écran de 1920 x 1080 pixels avec un rapport de contraste de 2M:1 pour des couleurs vives et un affichage dynamique.

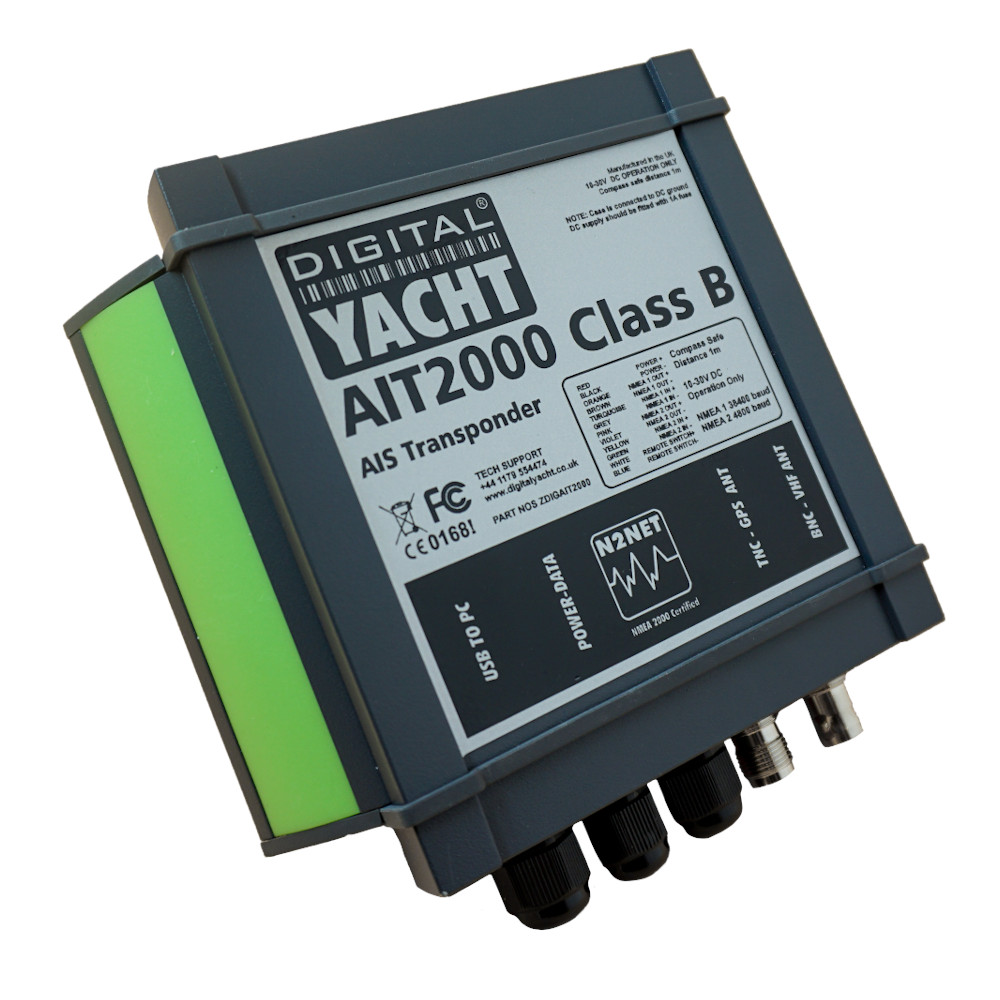

L’AIT2000 est un transpondeur AIS classe B. Ce transpondeur ultra-compact classe B possède trois sorties; NMEA 0183, NMEA 2000 et USB. Pour une connexion USB permanente à un PC, nous utilisons un de nos adaptateurs NMEA USB. Cela permet donc d’obtenir un niveau supplémentaire d’isolation électrique.

Le convertisseur iKonvert NMEA 2000 USB est une passerelle intelligente et flexible. Tous les logiciels de navigation populaires qui fonctionnent sur des ordinateurs PC/MAC/LINUX peuvent lire les données NMEA0183. iKonvert fournit un moyen simple et fiable pour un logiciel d’accéder aux données de navigation sur un réseau NMEA2000. iKonvert traduit les données NMEA 2000 en NMEA 0183 et les diffuse vers la sortie USB. iKonvert a aussi un mode pour diffuser directement les données NMEA 2000, mais il y a très peu de logiciels qui acceptent les données NMEA 2000 brutes.

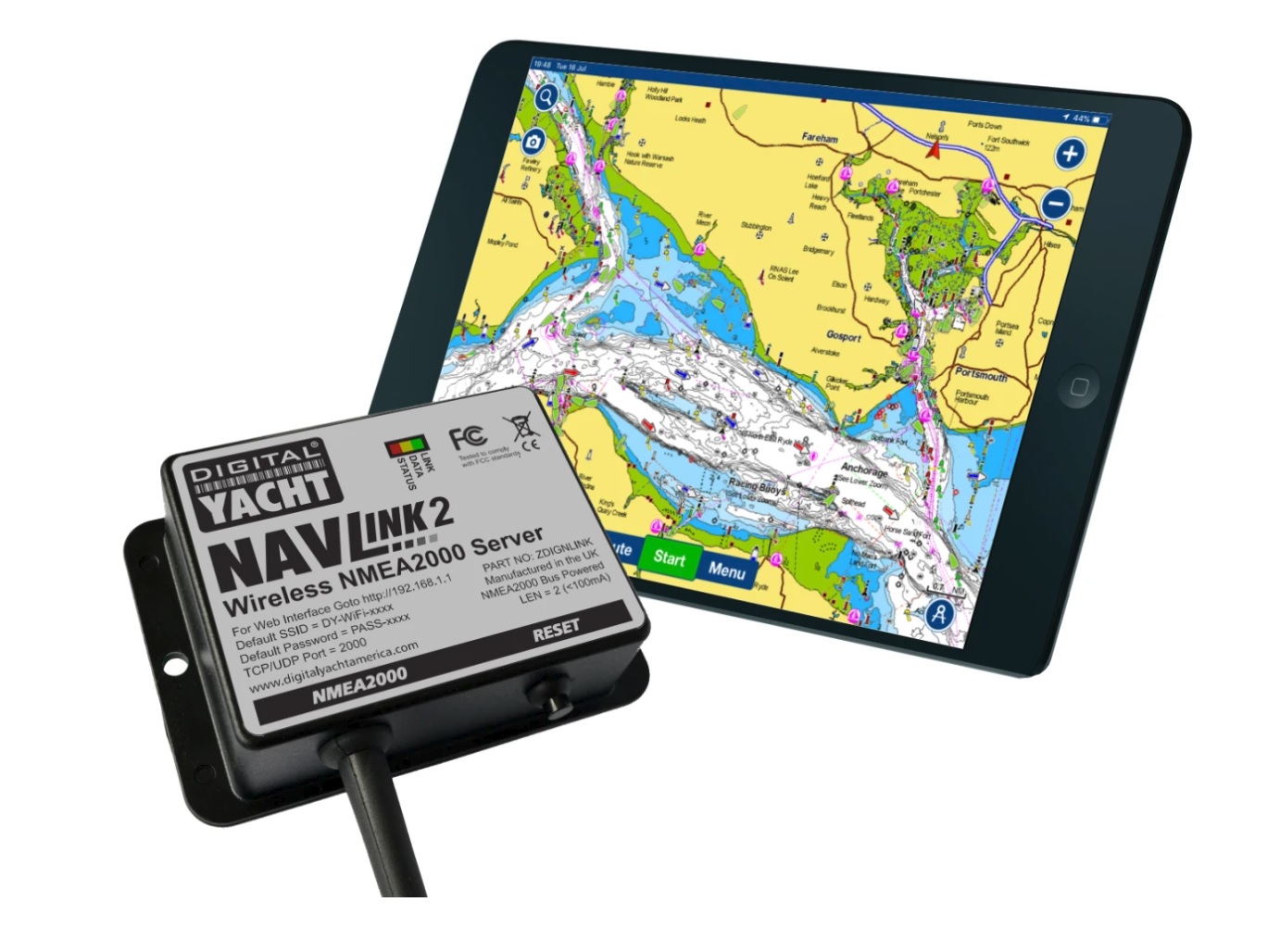

Enfin, ce pack comprend NavLink2. Il s’agit d’un serveur NMEA 2000 WiFi facile à installer conçu pour diffuser les données de navigation NMEA 2000 vers les applications et logiciels sur smartphones, tablettes, iPad et PC. Une fois installé, il crée un réseau WiFi protégé par mot de passe pour que les appareils puissent se connecter. Toutes les données de navigation du réseau NMEA 2000 seront donc affichées sur des logiciels et des applications compatibles, notamment NavLink, TimeZero, iAIS, Weather4D, SailGrib, iSailor, Seapilot et des centaines d’autres.

COMMENT L’INSTALLER?

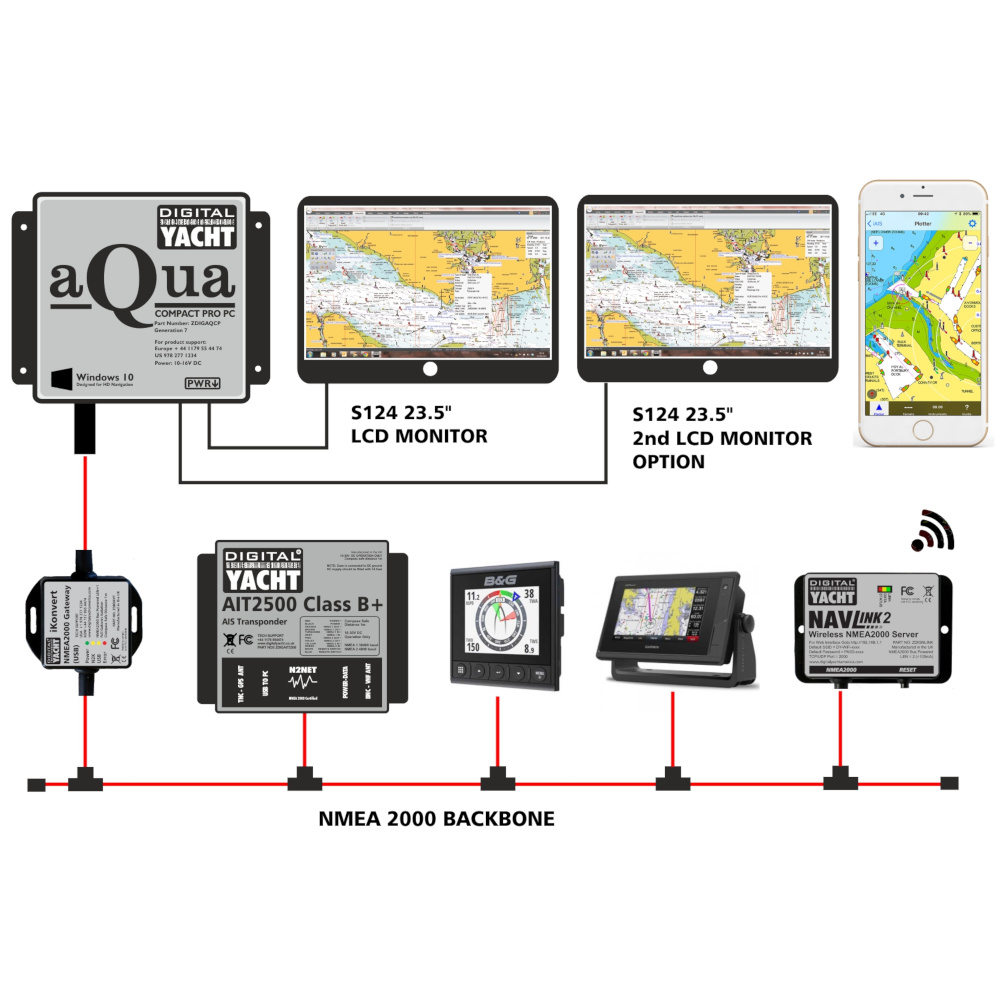

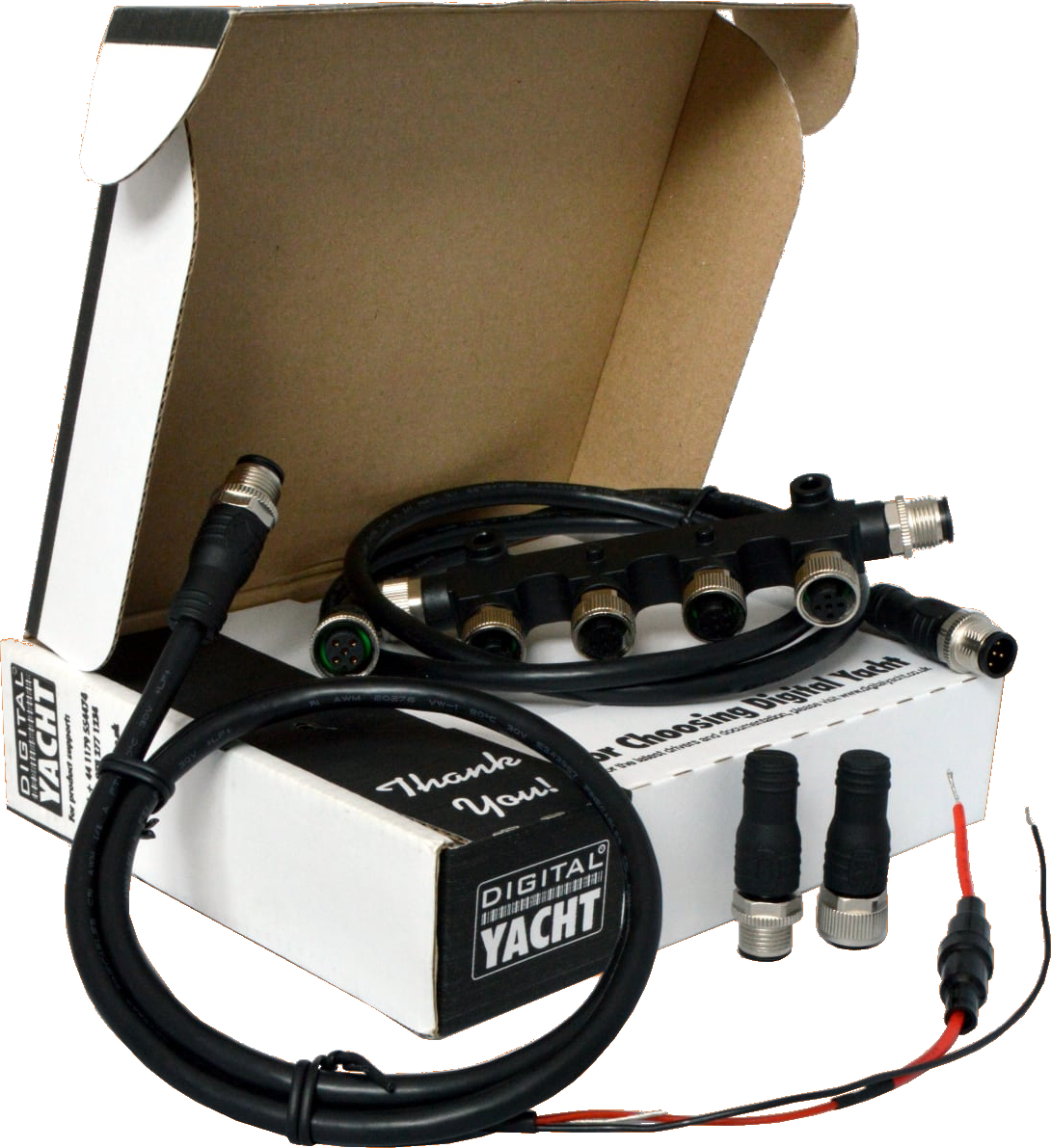

Tous les équipements et l’AIS ont une interface NMEA 2000, l’installation est donc très facile avec notre kit de câblage NMEA 2000 inclus dans le pack. NMEA 2000 utilise un réseau (ou parfois appelée « dorsale »). Cela nécessite des terminateurs à chaque extrémité du réseau, où chaque appareil peut être connecté à l’aide d’un câble de dérivation. Le réseau nécessite également une alimentation électrique. De plus, les connecteurs étanches garantissent une fiabilité maximale et permettent une installation plug’n play facile. Nous fournissons deux kits de câblage NMEA 2000 avec ce pack afin que vous puissiez connecter 8 appareils.

L’iKonvert USB est également équipé d’un câble USB intégré et d’un câble NMEA2000 standard (mâle). En outre, iKonvert et NavLink2 sont auto-alimentés par le réseau NMEA2000.

L’AIT2000 est fourni avec une antenne GPS externe (câble de 10m) et une petite antenne VHF (câble de 20m)

Vous pouvez également ajouter des instruments supplémentaires (vent, profondeur, vitesse, température, etc.) au réseau NMEA 2000 et ainsi recevoir toutes leurs données sur les applications et logiciels de navigation.

SPÉCIFICITÉS

• Système de navigation avec PC marinisé, écran LCD, transpondeur AIS, girouette et antennes VHF et GPS
• Ce pack intègre un PC avec un réseau NMEA 2000
• Aqua Compact Pro dispose d’un processeur i3 7100U, de 8 Go de RAM et d’un disque dur super rapide de 120 Go.
• Double sorties HDMI et USB C.
• Bluetooth 4.2 et WiFi intégrés (plus port réseau)
• 4 x ports USB 3
• Prise audio sur le panneau avant pour les entrées/sorties audio/span>
• Système d’exploitation Windows 10
• Fonctionnement direct en 12 V DC (entrée 8-19 V), consommation électrique d’environ 20 W
• S124 est un moniteur marin LCD HD
• L’écran mesure 56 x 35 x 6cm
• Haut-parleurs 2W intégrés
• AIT2000 est un transpondeur AIS classe B
• Livré avec une antenne GPS (câble de 10m) et une petite antenne VHF (câble de 20m)
• Il dispose d’une interface NMEA 0183, NMEA 2000 et USB
• iKonvert est un petit mais puissant convertisseur bidirectionnel NMEA 2000 USB
• Le pack comprend également 2 x kits de câblage NMEA pour interconnecter facilement tous les équipements.
• NavLink2 est un serveur NMEA2000 WiFi
• Il prend en charge jusqu’à 7 appareils sans fil (protocole UDP et TCP/IP)
• Compatible avec tous les logiciels et applications populaires comme iNavX, TimeZero, Weather 4D, Navionics, SailGrib, NavLink, iSailor, SeaPilot, AquaMap, etc.
