Routeur 4G, NMEA 2000 et Surveillance à distance

CONTENU

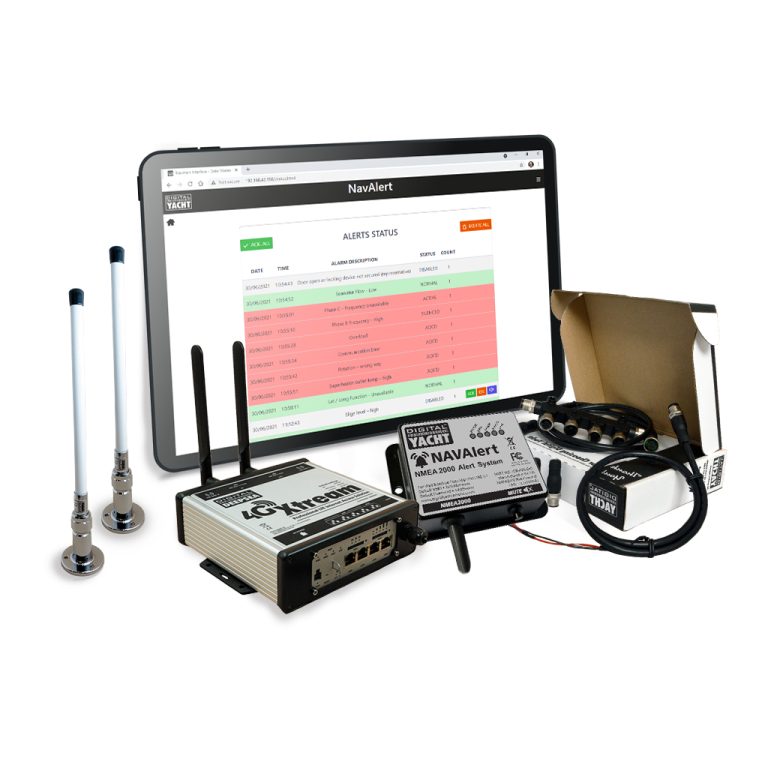

Ce pack combine une solution d’accès à Internet utilisant un routeur 4G, une interface NMEA 2000, des alarmes de navigation et une solution de surveillance à distance.

• 4G Xtream – Router 4G avec routeur WiFi intégré et 2 antennes externes
• NavAlert
• Kit de câblage NMEA 2000

CARACTÉRISTIQUES PRINCIPALES

Avec cette solution, vous obtiendrez un accès internet rapide jusqu’à 20 NM et recevrez toutes vos données de navigation sous le même réseau WiFi. Grâce à la connectivité Internet, vous pouvez télécharger les dernières mises à jour des cartes ou des prévisions météorologiques et disposer d’un bureau mobile à bord. De plus, vous recevrez toutes vos données de navigation dans le même réseau WiFi pour les afficher et les utiliser en temps réel sur des applications et des logiciels de navigation.

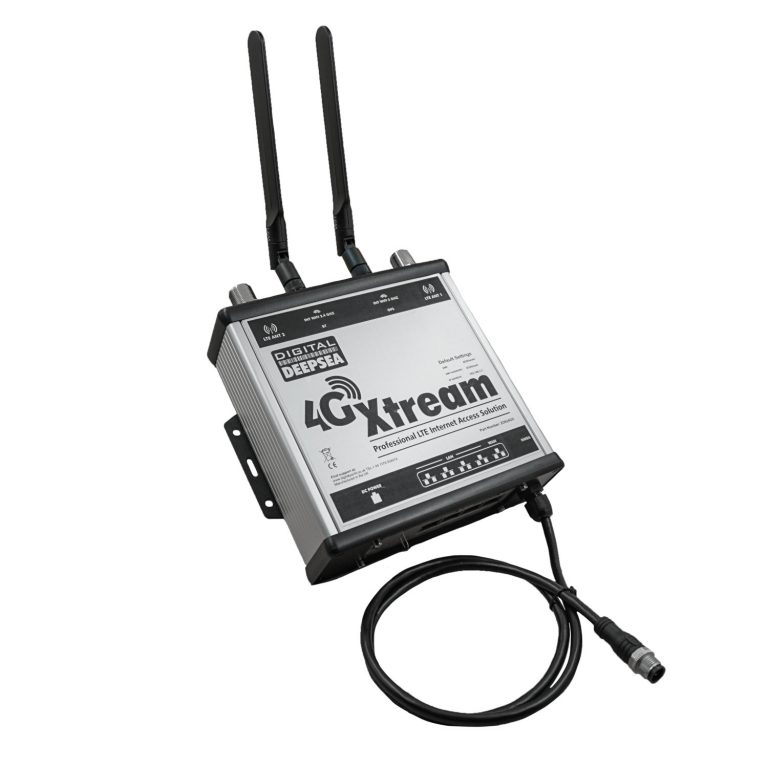

Le 4G Xtream est notre nouvelle solution pour obtenir un accès internet à bord avec une interface NMEA 2000. Avec un modem CAT 6, il offre une connectivité rapide jusqu’à 300 Mb/s (en fonction du réseau). Il dispose d’un routeur Wi-Fi intégré à double bande (2.4 & 5 Ghz), de deux lecteurs de cartes SIM, d’un GPS intégré ainsi que d’une interface NMEA 2000.

Il est livré avec un pack complet comprenant deux antennes externes, des supports d’antennes et les câbles. Grâce aux deux antennes externes, vous pouvez capter internet jusqu’à 25 NM.

4G Xtream dispose également d’une interface NMEA 2000 afin que les données de navigation NMEA 2000 puissent être mises à disposition des applications sur smartphones, tablettes, iPads et PC. Cela permet d’envoyer toutes les données NMEA 2000 ainsi que les données Internet à des applications iOS et Android populaires et à des logiciels de navigation tels que Navionics, iSailor, Weather4D, SailGrib, iNavX, TimeZero, OpenCPN et plus encore.

La configuration est très simple. Il suffit d’insérer les cartes SIM. 4GXtream dispose de deux emplacements SIM standard et il est possible d’installer deux cartes SIM de deux opérateurs de réseau différents. Vous n’avez qu’à l’allumer, inscrire le mot de passé généré par le 4G Xtream et votre appareil sera connecté à internet.

NavAlert est le système de surveillance et d’alarmes NMEA 2000 de Digital Yacht, NavAlert permet de définir une alarme pour tout paramètre disponible sur le réseau NMEA 2000 du bateau. Il peut s’agir de données de navigation telles que la profondeur, le cap ou la vitesse, de données électriques telles que la tension et de données relatives au moteur/générateur, notamment la température, la pression, le niveau des réservoirs, le débit de carburant, etc.

Il se connecte partout sur le réseau NMEA 2000 et s’alimente également à partir du réseau NMEA 2000, l’installation est donc très simple. Un réseau local WiFi est créé par NavAlert, de sorte que la configuration et le paramétrage soient possible via n’importe quel smartphone, tablette ou PC. Il suffit de choisir le paramètre que vous souhaitez surveiller et de définir un niveau d’alarme. Il est possible de surveiller plusieurs paramètres. NAVAlert peut être configuré de manière à ce que toute alerte soit affichée sous forme d’alarme contextuelle sur un MFD Garmin.

Une alarme de mouillage est intégrée au NAVAlert, elle utilise un algorithme pour calculer le rayon de dérive optimale en fonction de la profondeur et de l’étendue de la chaîne. Il y a également une alarme anti-collision basée sur les données CPA (point d’approche le plus proche) et TCPA (temps jusqu’au point d’approche le plus proche) d’un AIS connecté. Ces alarmes de mouillage et d’anti-collision peuvent également être surveillées via l’interface du NavAlert avec des affichages graphiques attrayants.

Les alarmes peuvent également générer un message SMS qui peut être relayé par la solution internet 4GXtream de Digital Yacht, ce qui permet une surveillance à distance – idéal pour s’assurer du mouillage du bateau lors d’un déjeuner à terre. Les alarmes sont indépendantes des alarmes réglées sur un traceur, ce qui permet à NavAlert de fonctionner même si l’écran multifonction principal n’est pas sous tension. Vous pouvez ainsi surveiller votre bateau à distance lorsqu’il est à l’ancre, déclenchez une alerte en cas de vent fort, etc. Le système est très flexible et facile à mettre en place, en plus d’être moins onéreux que les systèmes de surveillance actuels.

INSTALLATION

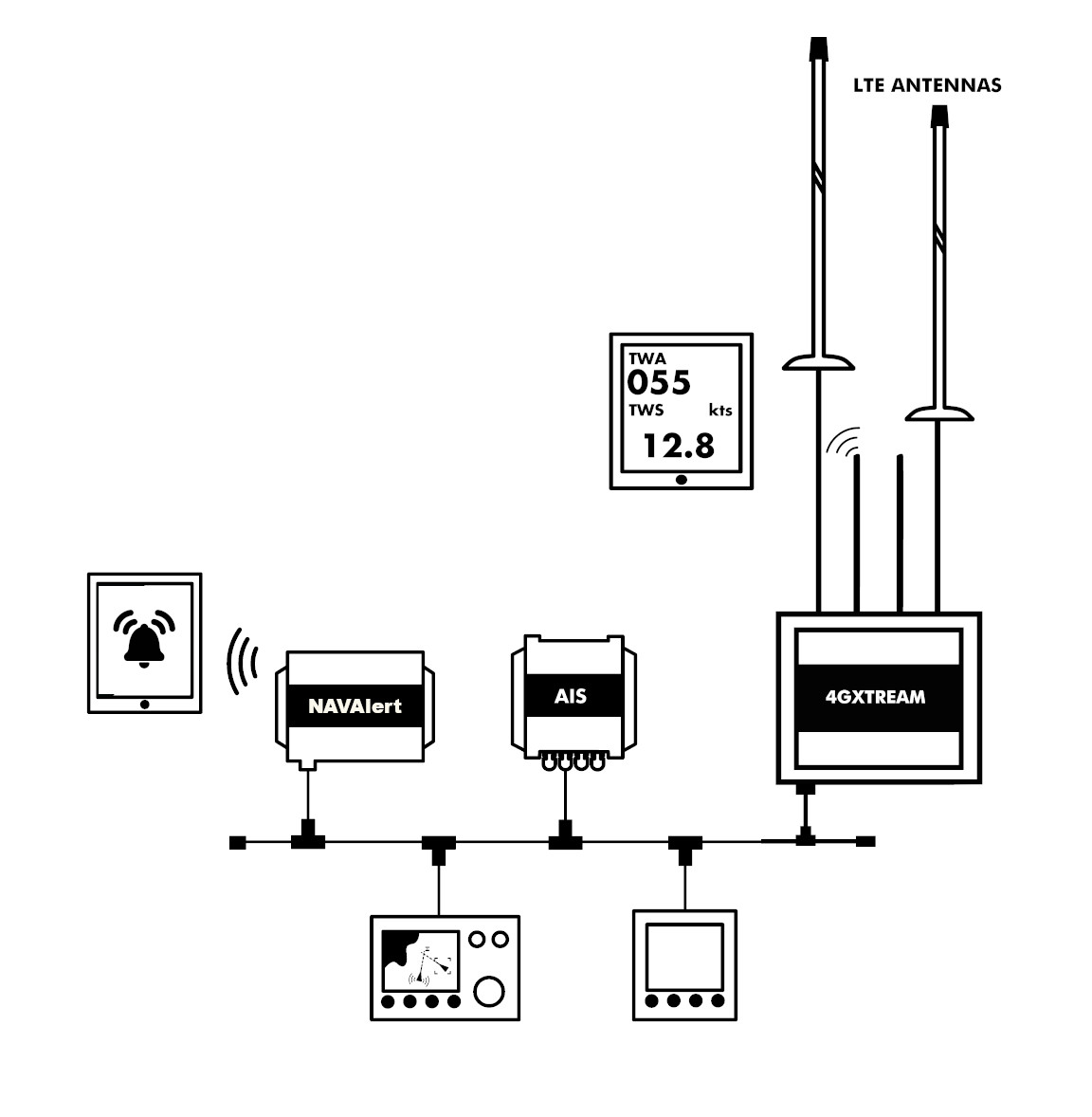

Le 4G Xtream et le NavAlert sont dotés d’une interface NMEA 2000, rendant l’installation très facile grâce au kit de démarrage NMEA 2000 inclus dans le pack. NMEA 2000 utilise une simple structure en forme de colonne (ou parfois appelée “dorsale”) avec des terminateurs à chaque extrémité du réseau, et tous les appareils peuvent être reliés grâce à des connecteurs standardisés.

De plus, les connecteurs étanches garantissent une fiabilité maximale et facilitent l’installation. Nous fournissons deux kits de câblage NMEA 2000 avec ce pack, ce qui vous permet de connecter 8 appareils.

Vous pouvez également ajouter des instruments supplémentaires (vent, profondeur, vitesse, température, etc.) au réseau NMEA 2000 et recevoir ainsi toutes leurs données sur les applications et logiciels de navigation.

CONFIGURATION

Vous pouvez configurer le NavAlert par le biais de sa propre interface web intégrée, il suffit d’ouvrir votre navigateur web, d’entrer l’adresse IP du NavAlert et vous pouvez changer le nom du réseau et le mot de passe ou même fusionner le Wi-Fi à un réseau Wi-Fi existant à bord. Il n’est donc pas nécessaire de disposer d’un logiciel de programmation compliqué ou d’une application.

Un certain nombre d’alarmes populaires ont été prédéfinies, classées par catégories, que vous pouvez sélectionner et modifier ou vous pouvez créer votre propre alarme personnalisée à partir des données disponibles sur votre réseau NMEA 2000. Lorsque vous avez configuré une alarme, vous pouvez sélectionner l’action que NAVAlert entreprendra lorsque l’alarme se produira, comme la tonalité et la durée de l’alarme interne qui sera émise ou l’envoi de l’alarme à un écran multifonctions (MFD) compatible ou même l’envoi d’un message SMS à votre téléphone portable (si le NavAlert est connecté au 4G Xtream).

NAVAlert dispose également d’une alarme de mouillage intégrée intelligente qui permet de surveiller les mouillages et aussi des alarmes de collision avec le point d’approche le plus proche (CPA) et le temps jusqu’au point d’approche le plus proche (TCPA).

SPÉCIFICITÉS

• Booster 4G avec interface NMEA 2000
• Solution pour obtenir un accès internet à bord rapide et recevoir toutes les données de navigation sur les apps & logiciels mais aussi pour régler les alarmes de navigation.
• Surveillance à distance avec NavAlert
• Le 4G Xtream dispose d’un modem CAT 6 pour une vitesse allant jusqu’à 300MBs
• Doubles lecteurs de cartes SIM avec basculement automatique ou sélection manuelle
• Deux antennes externes à large bande.
• Routeur Wi-Fi intégré à double bande (2.4 & 5 GHz) – configurable indépendamment.
• Interface NMEA 2000 intégrée pour transmettre les données de navigation NMEA 2000 vers les applications et logiciels
• SIM débloquée pour tout fournisseur de réseau
• Fourni avec 2 antennes externes haute performance de 48 cm pour une vitesse et une portée optimales.
• Choisissez entre des câbles de 7, 10 ou 20 m
• Fourni avec une base pour les antennes
• NavAlert est une solution d’alarme et de surveillance NMEA 2000
• Définissez une alarme sonore et visuelle configurable pour n’importe quel paramètre du réseau NMEA 2000, par exemple : faible profondeur, faible niveau de carburant, écart de route, température du moteur, niveau des réservoirs, faible tension, etc.
• Relayer l’alerte via le réseau NMEA 2000 vers un écran multifonction Garmin pour afficher l’alarme
• Alerte par SMS via le système 4G Xtream de Digital Yacht vers un téléphone portable – idéal pour la surveillance à distance du bateau.
• Alarme de mouillage intégrée
• Alarme anti-collision AIS intégrée
